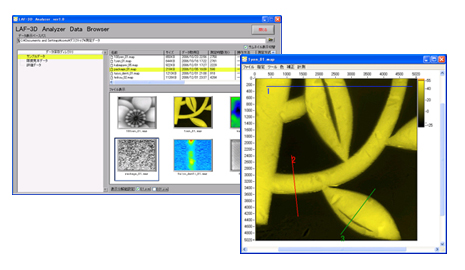

３次元形状の高さデータを可視化するデータブラウザ

LAF-3Dで取得するデータは、XY座標位置、Z軸高さデータによる数値データのため、ファイル自体には画像情報はありません。
形状解析アプリケーションのブラウザ機能により、この数値データファイルをサムネイル画像化して表示することができます。
多数のデータファイルから希望のファイルをすぐに見つけだすことが可能です。

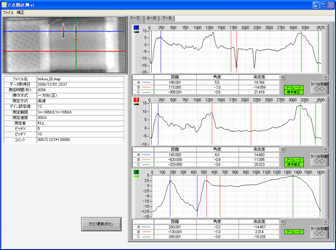

３箇所のグラフを同時表示、幅・高さ・角度計測が可能

測定データに対し、任意の指定ラインの断面形状測定が可能です。
１つの測定データに対し、最大９ラインまで指定でき、１ラインに付き３区間の高低差・幅・角度計測が可能となります。
グラフは３グラフ同時表示され、画面上のタブ切替により９ライン分の断面形状グラフが確認できます。測定データは、画面表示そのままにExcelにデータ取り込みが可能です。

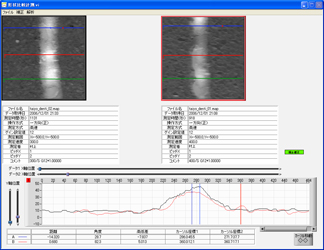

断面形状グラフを重ね合わせ、差異を比較

２つの測定データに対し、任意に指定したラインによる断面形状グラフを、同じグラフ内に表示させ、形状の違いを計測することが可 能です。
また同一データ内の異なるラインによる断面形状グラフを比較計測することも可能です。これによりマスターサンプル との比較計測が容易におこなえます。

グラフは上下左右の平行移動ができ位置合わせが簡単

断面形状グラフは、スライダーバーを用いて簡単に平行移動することが可能です。これにより、２つの測定データの比較したい箇所を簡単に重ね合わせることができます。
２つの測定データの傾きの違いなども補正でき、正確に比較することができます。 との比較計測が容易におこなえます。

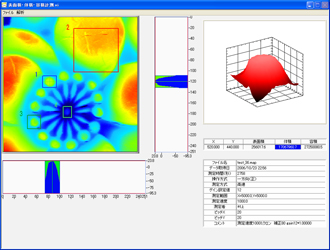

Ｚ軸測定範囲を簡易３Ｄ表示可能

測定データに対し、任意に指定した矩形領域内の表面積・体積が計測可能です。指定矩形領域に対して、表面積・体積を計測するZ軸範囲をわかりやすく「簡易３Ｄ表示」することができます。
画面右側の３Ｄ表示部分には、計測対象領域だけの３Ｄグラフが表示できます。

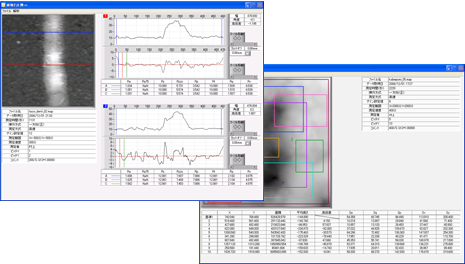

線・面、それぞれの表面粗さ計測が可能

測定データに対し、線分指定による「線粗さ計測」、領域指定による「面粗さ計測」が
可能です。
表面の評価には欠かせない粗さ計測機能により、仕上げ状態などの表面状態を数値的に比較することができます。

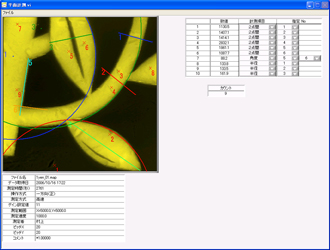

平面方向の線分長・公差角・半径計測が可能

測定データはXYZ軸の３次元データですが、２次元（XY）方向への計測も可能です。
指定線分の長さ、線分の交点の角度、半径の計測が可能です。
また、カウント機能により、データ中の特定ポイントをクリックすればカウント計測することができます。
