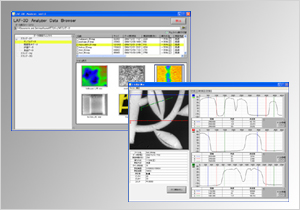

高精度3次元形状測定システム形状解析アプリケーション

形状解析アプリケーション

高精度３次元形状測定システムにて取得した測定データに対し、断面形状・計表比較・表面積・体積測定等の表面形状解析をおこなうための専用アプリケーションです。

対応データ	LAF-3Dにて取得したMAPファイル
ブラウザ機能	LAF-3Dにて取得したMAPファイル（高さ情報）をサムネイル画像として表示することが可能

２点間計測	ライン指定による断面形状測定機能。１データに対し、９ライン２７区間までの、高低差・幅・角度の計測が可能
形状比較計測	２つの測定データに対し、２点間計測による断面形状グラフを、重ね合わせ比較計測することが可能
２点間１０ポイント計測	１つのデータに対し、１ライン１０区間までの高低差・幅・角度の計測が可能
表面積・体積計測	１データに対し、10領域まで指定し、１領域ごとの表面積・体積・容積を計測することが可能
線粗さ計測	１データに対し、２ライン区間までの、各種表面粗さパラメータによる粗さ測定が可能
面粗さ計測	１データに対し、10領域まで指定し、領域ごとの平均高さ・各種面粗さパラメータによる面粗さ計測が可能
平面計測	指定線長さ、２線挟角計測、ｒ計測、ポイントカウントが可能

ご要望に応じて、あらゆるカスタマイズに対応いたします。お気軽にお問い合わせ下さい。
