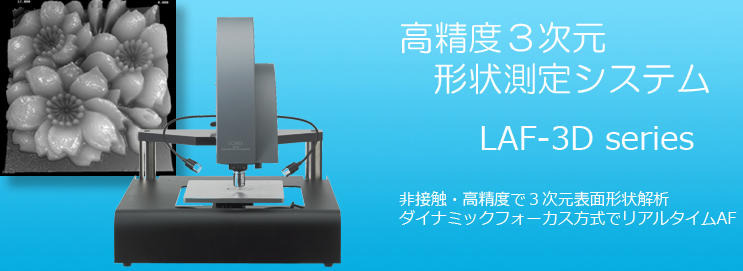

高精度3次元形状測定(三次元形状測定)システム LAF-3Dシリーズ

高精度3次元形状測定システム LAF-3Dシリーズ

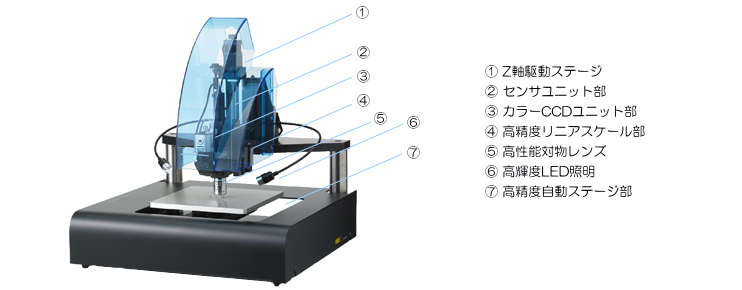

①Ｚ軸駆動ステージ	このＺ軸移動量がＺ軸測定範囲となり、ストロークはワイドレンジの70mmです。
②センサユニット部	半導体レーザによる独自のダイナミックフォーカスにより、対象物の表面位置をとらえるセンサ部となります。
③カラーＣＣＤユニット部	測定ポイントを約500倍のカラー拡大像としてモニタすることができます。
④高精度リニアスケール部	高精度で、信頼性の高いハイデンハイン、レニショー社製のリニアスケールを搭載しています。
⑤高性能対物レンズ	Nikon　ELWD50倍　WD=8.7mmの長作動レンズを搭載しています。
⑥高輝度ＬＥＤ照明	カラーCCDによる拡大観察用のLED照明です。自由にアングルを変更できます。
⑦高精度自動ステージ（位置決めステージ）部	XYストローク100×100mm、200×200mm、300×300mmの3タイプより選択できます。
