ドライバ内蔵型3軸コントローラ CP-700D

高精度自動ステージ(位置決めステージ)
汎用ポジションコントローラ
CP-700

ポジションコントローラCP-700Dは3軸ドライバ内蔵のパルスモータコントローラです。直線補間機能、高精度補間、ヘリカル駆動、デイジーチェーン機能等により、高速・高精度・多軸の位置決め制御システムを簡単に構築することができます。パソコンとUSB接続によるダイレクトドライブ、内部メモリや市販USBメモリへ登録したプログラムによる独立運転、外部機器との連動運転など多様な制御が可能です。

  • 仕様表
  • 外形図・
システム構成
  • 各部名称
  • ソフトウェア
  • 仕様表
  • 外形図・
システム構成
  • 各部名称
  • ソフトウェア

ドライバ内蔵型3軸コントローラ CP-700D 各部名称

各部名称
汎用コントローラ
CP-700

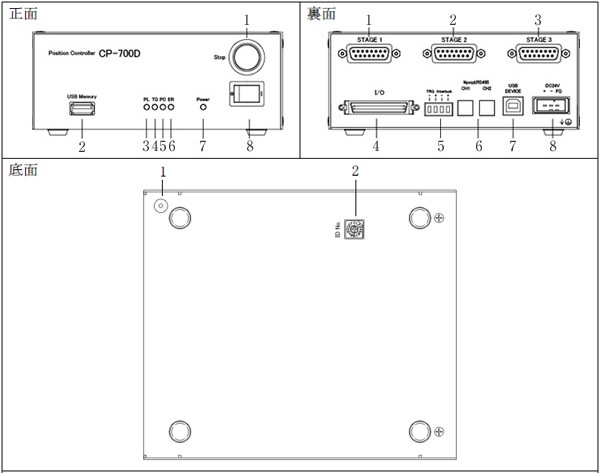

各部名称
正面
1 非常停止スイッチ
2 USBメモリ接続コネクタ
3 パルス出力時点滅LED
4 トリガ出力時点滅LED
5 通信時点滅LED
6 異常時点滅LED
7 電源投入時点灯LED
8 電源スイッチ
裏面
1 STAGE1 モータ接続コネクタ
2 STAGE2 モータ接続コネクタ
3 STAGE3 モータ接続コネクタ
4 I/O入出力コネクタ
5 TRG:測定用トリガ出力、Interlock:インターロック信号入力
6 デイジーチェーン接続用コネクタ
7 パソコン接続用USBコネクタ
8 DC24V電源入力コネクタ
底面
1 FG接続用ネジ
2 コントローラID番号設定スイッチ
