コントローラ ＆ ドライバ

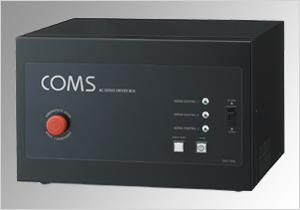

ＡＣサーボコントロールＢＯＸ CD series
安川電機社製ΣⅢサーボパックが3台まで接続できるACサーボドライバーBOXです。
ファンモータ・ブレーカ・プログラムリレーを標準で内蔵していますので、面倒な回路・板金設計や
ケーブル結線の必要がありません。
また、全面パネルが開閉式のため、サーボドライバのチューニングや設定変更が簡単におこなえます。
ＡＣサーボコントロールＢＯＸ CD series 仕様表
一般仕様
| 入力電源 | AC100V ±10％ | ||
|---|---|---|---|
| 制御軸数 | 1～3軸 | ||
| 適用サーボモータドライバ | SGDS-A5F | SGDS-01F | SGDS-02F |
| 冷却方法 | 強制空冷（DCファン） | ||
| 使用周囲温度 | 0～40° | ||
| 使用周囲湿度 | 20～85％RH（結露なきこと） | ||
| サイズ/重量 | 365×325×220（H）㎜（突起物を除く） / 約13kg | ||
CD |
3- |
1 |
1 |
2 |
1 |
A |
S |
|---|
軸数 |
1軸目W数 |
2軸目W数 |
3軸目W数 |
標準仕様 |
フルクローズドループ仕様 |
制御コントローラ仕様 |
|
1軸 |
1：100W |
1：100W |
1：100W |
Ｉ：標準仕様 |
A：なし（標準） |
S：CP-310 |
|
2軸 |
2：200W |
2：200W |
2：200W |
B：ブレーキ有り |
H：ハイデンハイン社製 |
Y：お客様手配 |
|
3軸 |
5： 50W |
5： 50W |
5： 50W |
R：レニショー社製 |
ご要望に応じて、あらゆるカスタマイズに対応いたします。お気軽にお問い合わせ下さい。
