高精度自動ステージ（位置決めステージ）
PM40・80B HS series <カバー付>
最高速度 250mm/sec
繰返し位置決め精度 ±0.002ｍm以下
最高速度250mm/sec、繰返し位置決め精度±2μmの高速、高精度なステッピングモータステージです。 高精度な計測用途から高速・高精密な搬送まで、さらに速く正確に位置決めが可能となります。
| axis | guide | controller |
|---|---|---|
| X軸、XY軸対応 | リニアボールガイド 精密ボールねじ |
コントローラ ケーブル対応表 |
※ 『ダウンロードリストに追加』する事によりデータの一括ダウンロードが可能です。詳しくはこちらをご覧下さい。
PM40・80B series < ハイスピードタイプ> 仕様表
仕様
| 型式 | PM40B-25X-HS | PM80B-50X-HS | PM80B-100X-HS | PM80B-200X-HS |
|---|---|---|---|---|
| 移動方向 | X軸 | |||
| 移動量 | 25mm | 50mm | 100mm | 200mm |
| テーブルサイズ | 40×40mm | 80×80mm | ||
| ガイド方式 | リニアボールガイド | |||
| 送り方式 | 精密ボールねじ リード5mm | |||
| モータ | 0.75A 5相ステッピングモータ | |||
| 搭載センサ | リミット（CW/CCW）センサ | |||
| 自重 | 0.7kg | 1.5kg | 1.8kg | 2.3kg |
| 主要材質／外観 | ステンレス鋼／レイデント処理 | |||
| 分解能 | 0.5μm（1/20分割時） 5μm（1/2分割時） | |||
|---|---|---|---|---|
| 最大速度 | 225mm/sec(無積載時) 150mm/sec(2kg積載時) 80mm/sec(5kg積載時) |
250mm/sec(無積載時) 150mm/sec(5kg積載時) 100mm/sec(10kg積載時) |
||
| 耐荷重 水平 | 5kg | 10kg | ||
| 位置決め精度 | 5μm | 8μm | 14μm | |
|---|---|---|---|---|
| 繰返し位置決め精度 | ±2μm | |||
| バックラッシュ | 2μm | |||
| ロストモーション | 3μm | |||
| 真直度（水平・垂直） | 3μm | 5μm | 8μm | |
| 平行度Ａ | 8μm | 12μm | 15μm | |
| 金額（税抜き） | ￥184,000 | ￥207,000 | ￥212,000 | ￥232,000 |
システム構成例
専用ドライバBOXやモータ、エンコーダなど複数のケーブルが必要なACサーボモータステージに比べHSシリーズはドライバ内蔵型ステージコントローラCP-700Dとケーブル1本で接続が可能です。
※高速・高精度ステッピングモータステージ HSシリーズ システム構成
最高速度250mm/secで動作可能
従来のステッピングモータステージでは達成できなかった動作速度を、ハイリード研削ボールねじの採用により実現しました。加工や計測時は低速動作、移動や搬送時は高速動作での運転をすることでタクトタイムの短縮が可能です。
安全性を考慮したカバー付き
ステージ機構部にカバーを設け、異物侵入防止と安全性を向上しました。
- ※PM80B HSシリーズ
- PM80B シリーズ

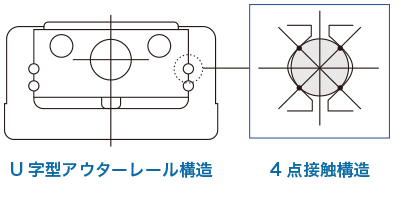

高剛性アウターレール構造
高剛性のU字形状のガイドレールとその内側に4条列のボール列をもつスライドブロック。省スペース構造でありながら、4条列4点接触構造のボール列により剛性が大きく上下左右方向の荷重に強いガイド方式となります。
標準セット参考価格
1軸(X軸)標準セット構成参考価格
| 製品名 | 型式 | 数量 | 価格 |
|---|---|---|---|
| 高精度ステッピングモータ X軸ステージ | PM80B-50X-HS | 1 | ￥195,000 |
| ドライバ内蔵型コントローラ | CP-700M | 1 | ￥198,000 |
| ステージケーブル | PSRD-20SN | 1 | ￥7,500 |
| AC電源アダプタ | AD-120A | 1 | ￥16,800 |
| USBケーブル | PSUS-18S | 1 | ￥1,200 |
| 合計金額(税抜) | ¥418,500 |
2軸(XY軸)標準セット構成参考価格
| 製品名 | 型式 | 数量 | 価格 |
|---|---|---|---|
| 高精度ステッピングモータ XY軸ステージ | PM80B-50XY-HS | 1 | ￥390,000 |
| ドライバ内蔵型コントローラ | CP-700M | 1 | ￥198,000 |
| ステージケーブル | PSRD-20SN | 2 | ￥15,000 |
| AC電源アダプタ | AD-120A | 1 | ￥16,800 |
| USBケーブル | PSUS-18S | 1 | ￥1,200 |
| 合計金額(税抜) | ￥621,000 |
3軸(XYZ軸)標準セット構成参考価格
| 製品名 | 型式 | 数量 | 価格 |
|---|---|---|---|
| 高精度ステッピングモータ XY軸ステージ | PM80B-50XY-HS | 1 | ￥390,000 |
| 高精度ステッピングモータ Z軸ステージ | PM80B-50Z | 1 | ￥154,000 |
| ドライバ内蔵型コントローラ | CP-700M | 1 | ￥198,000 |
| ステージケーブル | PSRD-20SN | 3 | ￥22,500 |
| AC電源アダプタ | AD-120A | 1 | ￥16,800 |
| USBケーブル | PSUS-18S | 1 | ￥1,200 |
| 合計金額(税抜) | ￥782,500 |
PMシリーズ コネクタ接続
PMシリーズ用 コネクタ
| ステージ側コネクタ | コネクタ 正面図 |
|---|---|
 |
|
| RP17-13R-12SC ヒロセ電機㈱ |
PMシリーズ コントローラ・ケーブル・コネクタ対応表
| 対応コントローラ ドライバ型式 |
ケーブル型式 | ステージ側 コネクタ型式 |
コントローラ・ドライバ側 コネクタ型式 |
|---|---|---|---|
| CP-700, CP-700M |
PSRD-20SN | RP17-13R-12SC(71) ヒロセ電機㈱ |
D-sub 15P オス |
| TD-5D14C | PSRX-20SN | 切断処理 | |
| TD-5M13-L |
この機種に対応する製品は、こちらからチェックできます。
CP-700
CP-700M
PSRD-20SN
TD-5D14C
PSRX-20SNPMシリーズ用 結線仕様
| ピンNO | 結線仕様 | |
|---|---|---|
| 1 | モータ（青リード） | 5相ステッピングモータ 0.75A／相 （テクノドライブ/オリエンタルモータ） |
| 2 | モータ（赤リード） | |
| 3 | モータ（橙リード） | |
| 4 | モータ（緑リード） | |
| 5 | モータ（黒リード） | |
| 6 | － | － |
| 7 | CW/CCWリミットセンサ電源＋5～＋24Ｖ | － |
| 8 | CW/CCWリミットセンサ電源グランド | － |
| 9 | CCW（モータ側OT1）リミットセンサ出力 | フォトセンサ サンクス製PM型 ：遮光時ON |
| 10 | CW（反モータ側OT2）リミットセンサ出力 | フォトセンサ サンクス製PM型 ：遮光時ON |
| 11 | － | － |
| 12 | － | － |
