3次元測定器「E-Measure3Dシリーズ」システム構成

E-Measure3Dシリーズ

高精度3次元形状測定システム E-Measure3Dシリーズ
市販のレーザ変位センサでを活用できる
非接触高精度形状測定システム
  • トップ
  • システム構成
  • 仕様
  • 形状解析ソフト
  • トップ
  • システム構成
  • 仕様
  • 形状解析ソフト

各部名称

非接触・高精度に表面形状測定

高精度3次元形状測定システム E-Measure3D

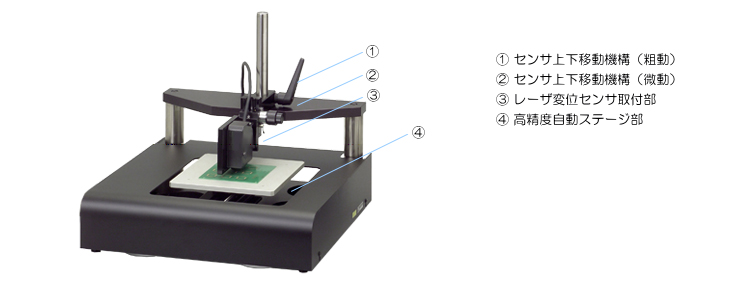

測定部 各部名称

各部機能
①センサ上下移動機構
 (粗動)
センサ取付部を上下に移動できます。
①センサ上下移動機構
 (微動)
センサ取付部を微動ダイヤルで上下に微動できます。
③レーザ変位センサ取付部 市販のレーザ変位センサを取り付けることができます。
④高精度自動ステージ(位置決めステージ)部 XYストローク100×100mm、200×200mm、300×300mmの3タイプより選択できます。

システム構成

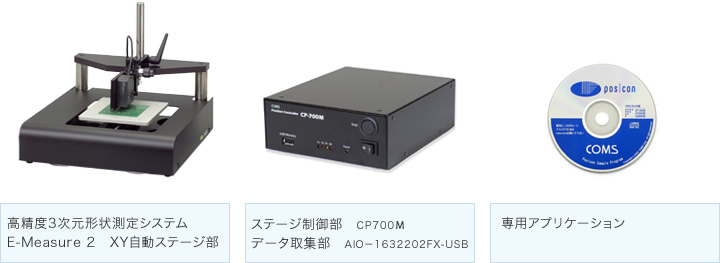

E-Measure3D システム構成

付属内容
高精度3次元形状測定システム E-Measure3D
測定部 システム構成

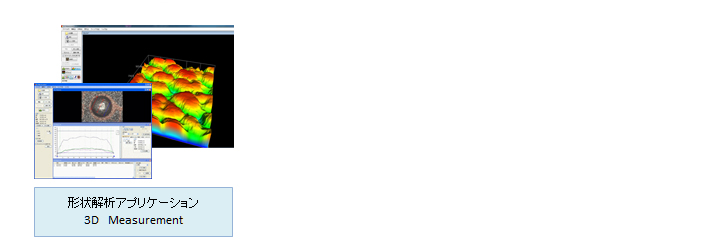

その他、3D解析ソフト
高精度3次元形状測定システム E-Measure3D
測定部 形状解析ソフト
