高精度3次元形状測定システム MAP-3Dシリーズ

高精度３次元形状測定システム MAP-3Dシリーズ（市販センサ使用タイプ）

高速・高精度にあらゆる測定対象物の形状測定をローコストで実現したい。
お手持ちの市販レーザ変位センサを活用し、非接触・ 高精度にて微細な表面形状を計測する３次元形状測定（三次元形状測定）
システムをローコストで構築するシステムです。
アナログ出力のあるレーザ変位センサであれば、メーカーを問わず、ご利用頂くことが可能です。

コムス独自のモーションコントロール技術と、アプリケーション応用技術により 高精度に、測定対象物表面の断面形状、表面粗さ、
表面積、体積などあらゆる表面解析が可能となります。

オプションソフトによるリアルな３Ｄグラフィックによる３次元表示 も可能です。 非接触での形状測定、表面粗さ測定、３Ｄ測定等の３次元測定（三次元測定）ができ、 接触式の表面粗さ計や、３次元測定器（三次元測定 器）では測定できない対象物でも 正確に非接触形状測定が可能です。

特長

市販のレーザ変位センサでを活用できる非接触高精度形状測定システム

市販レーザ変位センサ活用でローコストを実現 市販のレーザ変位センサを測定部として活用できるため、ローコストで非接触３次元形状測定システムを実現できます。ご用途に応 じて、多様なセンサより最適なものを選択できるため、幅広いご用途に活用頂けます。また、すでにレーザ変位センサをお持ちの場合で も、この形状測定システムにより、３次元形状測定システムが構築できます。 測定原理 高精度自動ステージ（位置決めステージ）システムにより、高精度に位置決めしたポイントの高さデータを、市販のレーザ変位センサにて取得します。 あらかじめ指定した測定範囲、測定ピッチ、データ点数に応じ、高精度自動ステージ（位置決めステージ）システムにより自動位置決めされたポイントの高さ データを収集することにより、表面３次元形状が測定できます。

高速測定で測定時間大幅短縮、ワイドエリアも測定可能

高速移動＋高速データ処理で大幅に時間短縮 測定範囲を格子状に高速走査氏ながら形状データを正確に収集し、瞬時にデータ処理をおこないますので、緻密・広範囲の走査の場 合にも短時間で測定することができます。 レーザ変位センサのアナログ出力を高速取り込みが可能で、大きなエリアでも短時間でデータ収集が可能です。 ２チャンネル同時収集可能 同時に２台のレーザ変位センサよりデータを収集することが可能で、２カ所の形状測定を同時に測定可能となり、さらに測定効率を上げることができます。

断面形状・表面粗さ・表面積・体積などあらゆる表面形状解析が可能

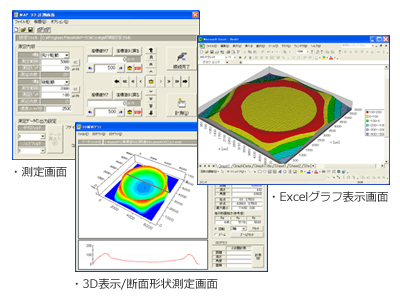

シンプル操作で誰でも簡単にご使用できます。 範囲指定・ピッチを指定しワンクリックで計測開始。 自動ステージのマニュアル駆動や設定保存も簡単におこなえます。 取得した測定データに対して、断面形状・表面粗さ・表面積・体積など多様な表面形状解析が可能です。 測定データは、そのままＥｘｃｅｌで展開可能 測定データをＥｘｃｅｌへ転送し、３Ｄグラフ表示や、関数・マクロによる独自の数値解析も可能です。 測定データをＥｘｃｅｌデータで保存できるため、社内でのデータ共有化や、ユーザへのデータ提出なども容易におこなえます。

形状測定分解能0.01μｍ～ご要求精度に応じて選択可能

測定対象物の表面状態や、精度・測定範囲に応じて、多様なレーザ変位センサより最適なセンサを選択することが可能です。
測定分解能は、最高0.01μm～数十μm、測定範囲も数百μｍ～数十ｍｍまで、お客様の測定対象物に対して最適なセンサを
ご提案いたしま す。

XY測定範囲は標準タイプで□300mmワイドエリア対応

□100mm～300mmの3タイプをご用意 測定対象物を移動させるＸＹステージは、 標準タイプで□100mm、200mm、300mmをご用意しております。 測定対象物の大きさ・形状等に合わせ、最適なＸＹステージを選択頂くことができます。 ご要望に応じステージカスタマイズ可能 標準ステージで測定が難しい場合には、ご用途に応じてステージカスタマイズも可能です。
