汎用制御ボックス GBシリーズ(標準タイプ)

DINレール取付でPLCや各種コントローラの収納が簡単に行える汎用制御ボックスです。
・配線用遮断器、電源表示ランプを標準装備
・端子台、空冷ファン、電源搭載(DC24V電源搭載)の装備を選択可能
・デスクサイド設置の小型サイズからFA用途対応の大型サイズまで、幅広く対応

ご使用のブラウザ、環境により3D PDFのプレビューがご覧になれない場合は、以下のボタンより3D PDFをダウンロードしてご覧ください。
製品のお問い合わせ
3D PDFをダウンロード

汎用制御ボックス GBシリーズ 仕様表

05シリーズ(Sサイズ)

<収納部仕様>

型式 GB-05 GB-05S GB-05DC GB-05SDC
機器収納可能範囲
(縦×横×奥行)mm
120×120×200 120×60×200
機器取付方法 DINレール取付(レール幅35㎜)

<基本仕様>

電源入力 単相AC100V(85~110V)50/60Hz(電源コード1.3M 2Pプラグ付き)
構造 扉(パチン錠開閉、右開き)、本体(側面:通線口×1)、中板
主要材質/外観 スチール/クリーム色塗装
外形寸法(縦×横×奥行)mm 260×270×290
重量 7.1kg 7.3kg 7.3kg 7.5kg
使用環境 周囲温度 -10~55°C(凍結なきこと)
周囲湿度 45~85%RH(結露なきこと)

<装備部品>

空冷ファン
中継端子台 有(18極)
ボックス内作業用コンセント
電源入力表示ランプ
配線用遮断器 有(サーキットプロテクタ)
配線用遮断器定格電流値 5A
DC24V電源 有(0.7A)

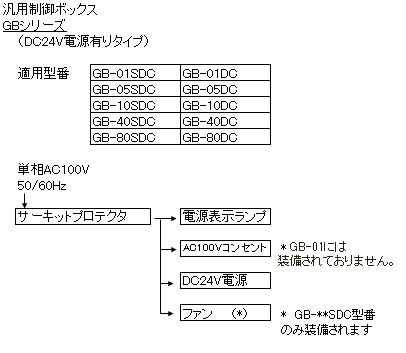

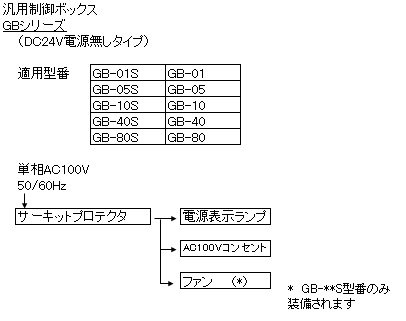

ブロック図
