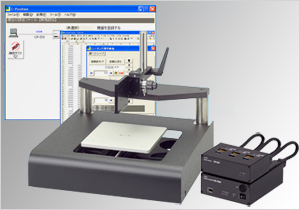

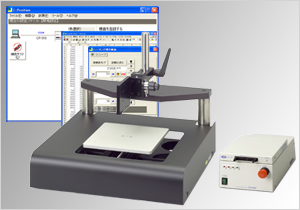

自動ステージを自在に位置決め(ポジショニング)できるノンプログラムのポジションソフトウェアです。Excelを使用してあらかじめティーチング操作や数値入力により移動目標位置を登録し、連続自動運転やボタン操作によるステップ運転がおこなえます。
適応機種(自動ステージ) | 当社ポジションコントローラおよび自動ステージ |
---|---|
インタフェイス | ポジションコントローラ CP-700 : USB |
適応パソコン及び環境 | WindowsXP、Windows7 (日本語版) |
Excel97以上(すべてのパソコンでの動作保証をするものではありません) | |
最大登録機器数 | ポジションコントローラ 2台まで登録できます。 |
最大制御軸数 : 6軸 | |
価格(税抜き) | ¥39,800 |
手動操作 | 自動ステージを手動キー操作や設定移動量送りで位置決めできます。 |
---|---|
◇4段階の速度設定されたボタンで操作 | |
◇指定移動量を入力して操作 | |
現在位置の座標クリアや原点復帰操作 | |
観察位置の登録 Excelダイレクトティーチング |
あらかじめ、観察位置をExcelに登録します。 |
◇実際の観察箇所に位置合わせしながら座標値をExcelに取得できます。 | |
◇Excelに観察位置座標を数値入力できます。 | |
Excel ポジション・ステップ操作 |
あらかじめ、観察位置を登録したExcelファイルを指定して操作します。 |
◇行順に連続運転(各位置でのウエイトはセルに時間指定可能) | |
◇一行ごとにボタン操作で移動 | |
◇指定行を入力してその行の座標位置へ移動 |
