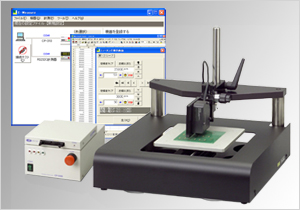

計測センサや測定対象物をポジショニング(位置決め)しながら、その位置毎の計測データをExcelに直接収集することができるノンプログラムの計測ソフトウエアです。
適応機種(自動ステージ) | 当社ポジションコントローラおよび自動ステージ |
---|---|
適応機種(計測機器) | アナログ電圧出力型センサ・計測器 汎用RS232C 計測機器 |
インタフェイス | ポジションコントローラ CP-310 : USB |
高速アナログコントローラ TUSB-0216ADMZ : USB | |
RS232C計測器 : RS232C (オプション使用時USB接続可) | |
適応パソコン及び環境 | WindowsXP、Windows7 (日本語版) |
Excel97以上(すべてのパソコンでの動作保証をするものではありません) | |
最大登録機器数 | ポジションコントローラや計測機器を最大5台まで登録できます。 |
例1 :ポジションコントローラ4台(測定軸数8軸)と計測機器1台 | |
例2 :ポジションコントローラ1台(測定軸数2軸)と計測機器4台 | |
価格(税抜き) | ¥88,000 |
マニュアル・ポジション計測 | 自動ステージを手動キー操作や設定移動量送りで位置決めしながら計測データを収集できます。 |
---|---|
◇データはリアルタイムにExcelへ収集されます。 | |
◇登録された複数の自動ステージと1台の計測器に対応できます。 | |
インデックス・ポジション計測 | 測定範囲と測定間隔の登録だけで格子状(パレッタイジング)に移動・停止・計測を繰り返しながら自動計測をおこないます。 |
◇データはリアルタイムにExcelへ収集、またはCSV形式で保存できます。 | |
◇登録された1軸または2軸の自動ステージと1台の計測器に対応できます。 | |
高速インデックス・ポジション計測 | CP-310とTUSB-0216ADMZをセットで使用すれば、測定範囲と測定間隔の登録だけで格子状にノンストップ移動氏ながら指定間隔毎に自動計測をおこないます。 |
◇データは測定終了後CSV形式で保存できます。 | |
◇登録されたCP-310 1台とTUSB-0216ADMZ 1台に対応できます。 | |
Excelポジション計測 | ティーチングまたは座標値入力されたExcelファイルを指定するだけで記述された位置へ自動的に移動して自動計測をおこないます |
◇データはリアルタイムにExcelへ収集、またはCSV形式で保存できます。 | |
◇登録された複数の自動ステージ、計測器に対応できます。 |
